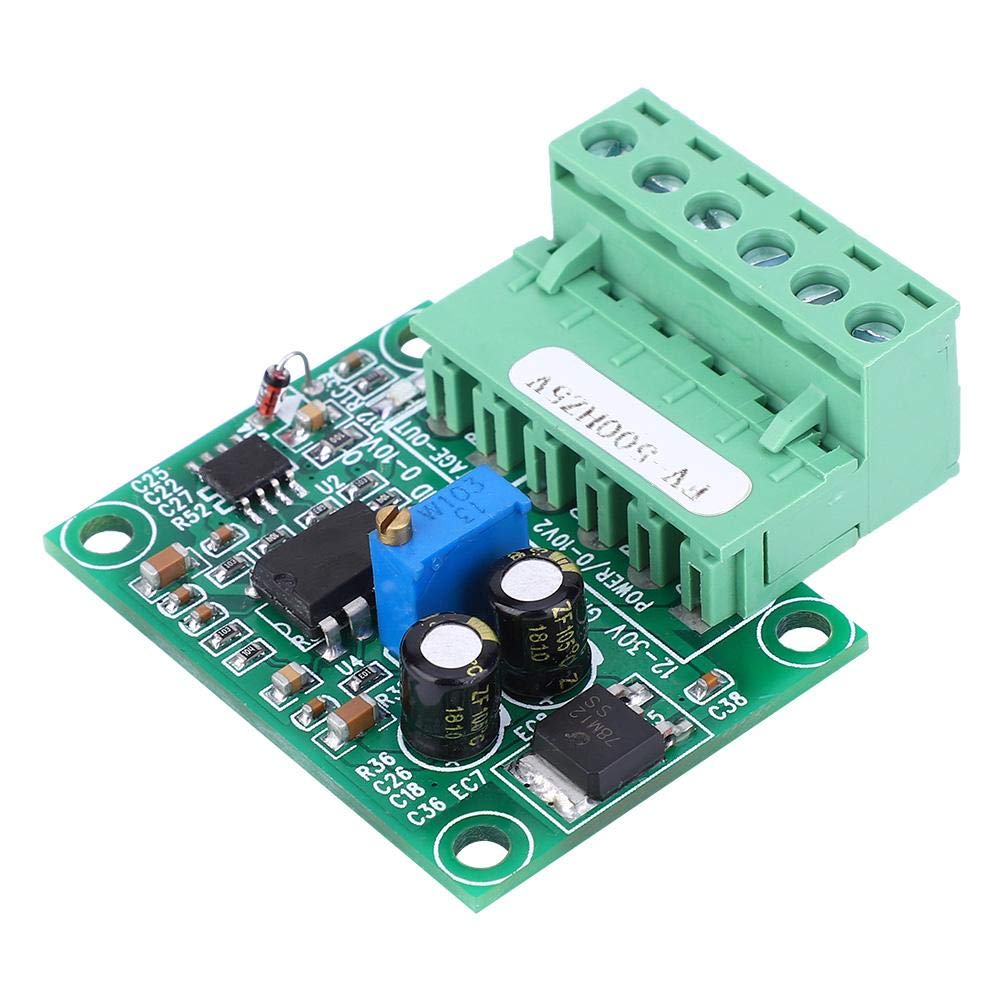

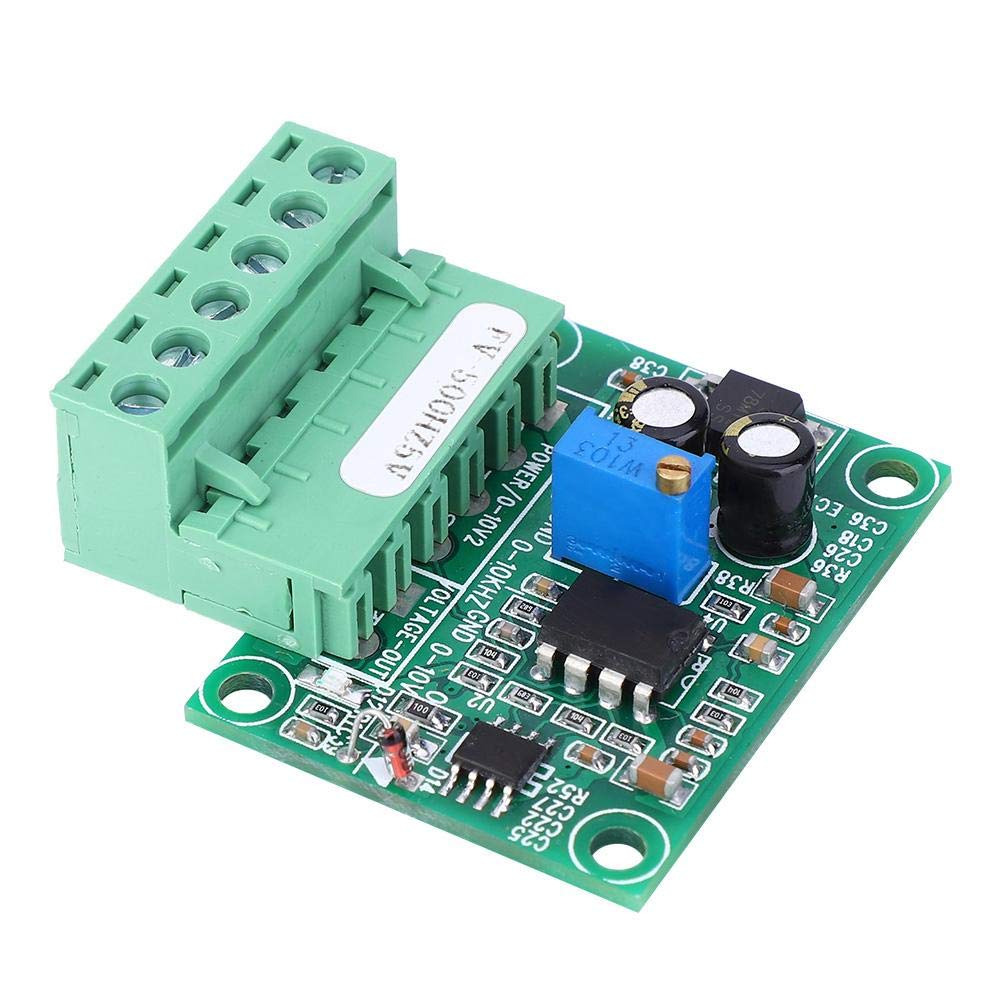

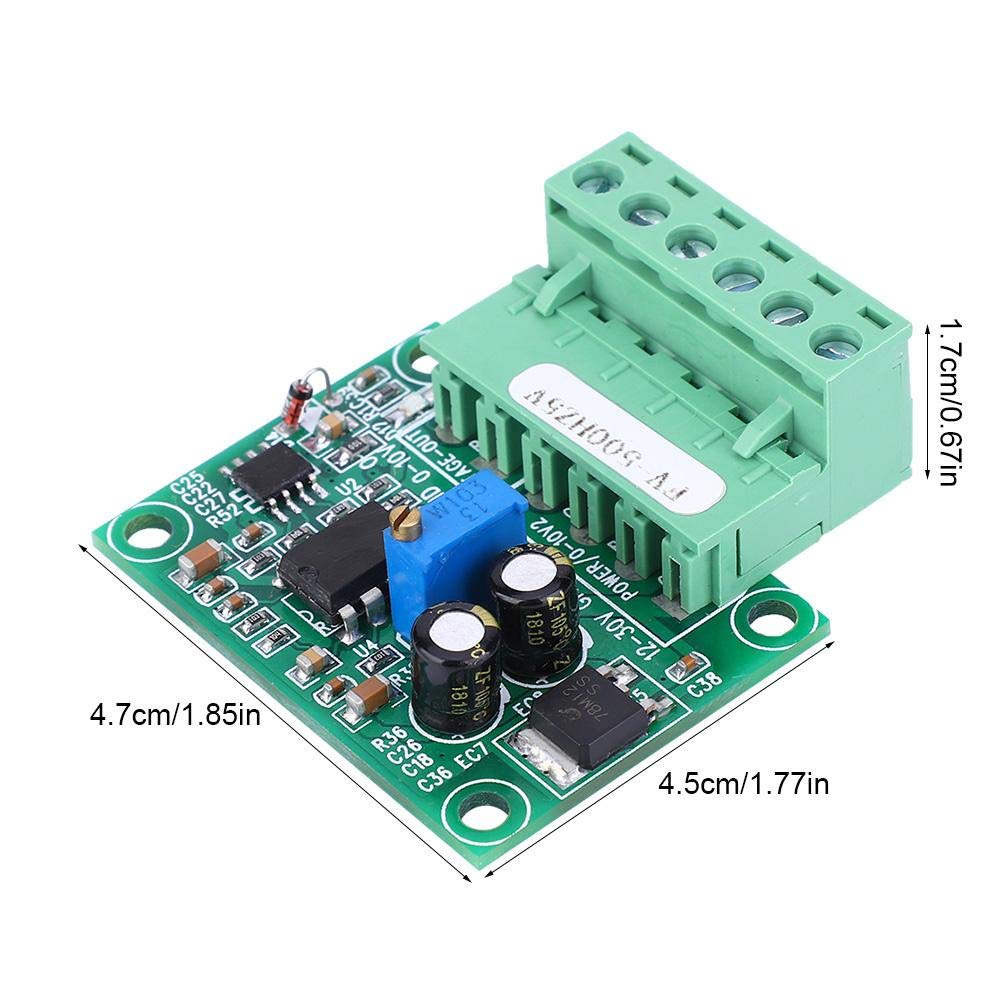

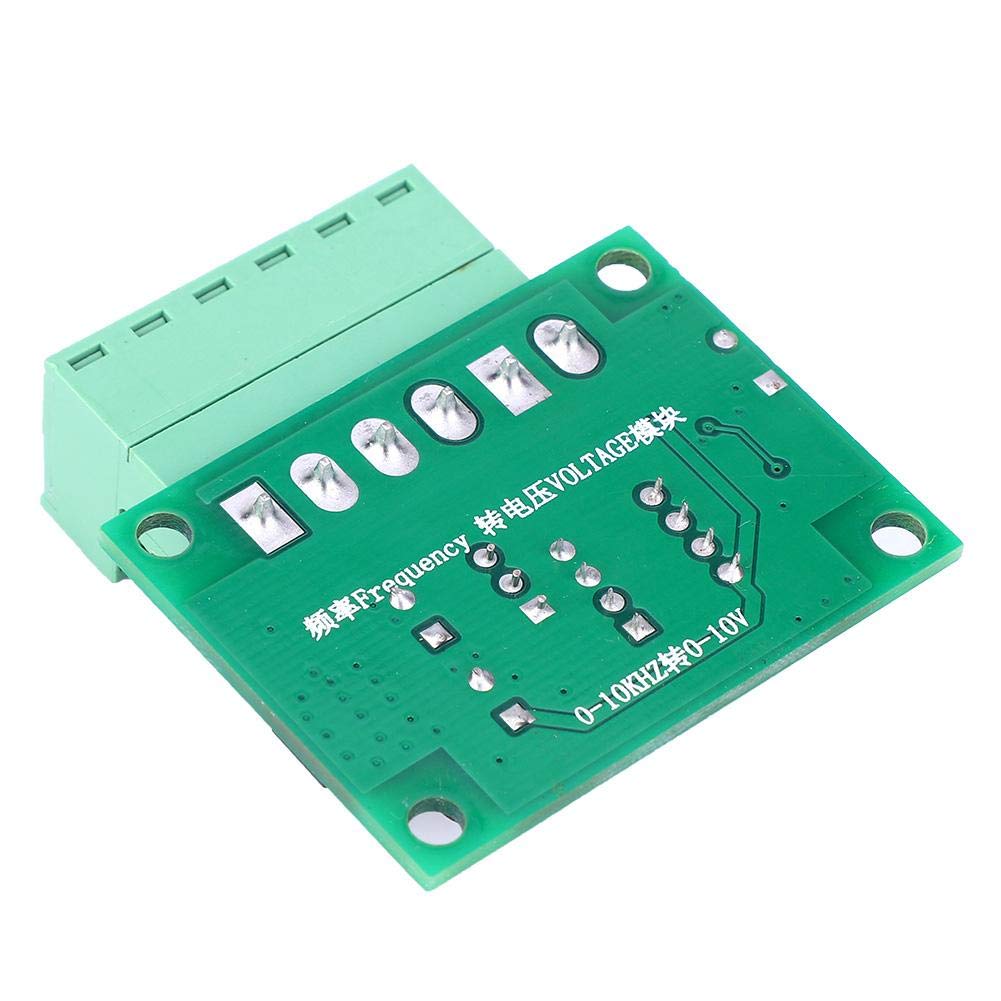

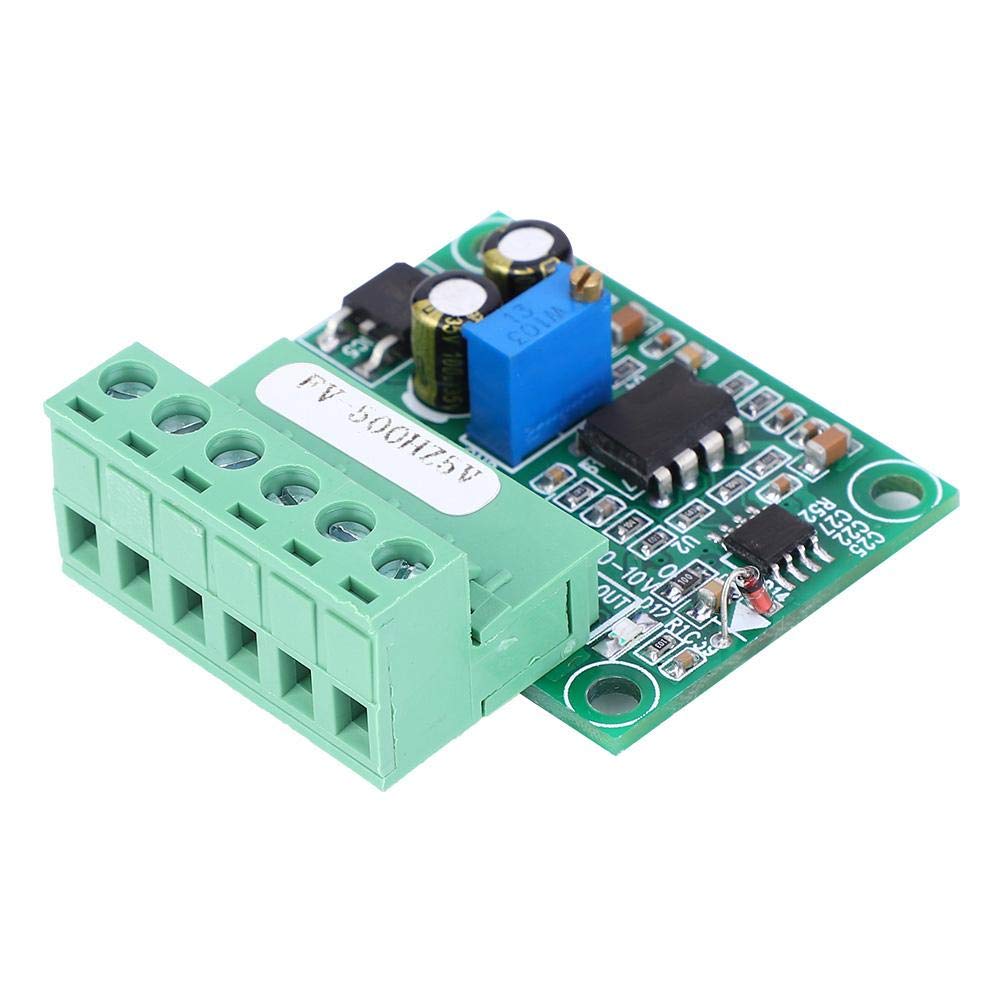

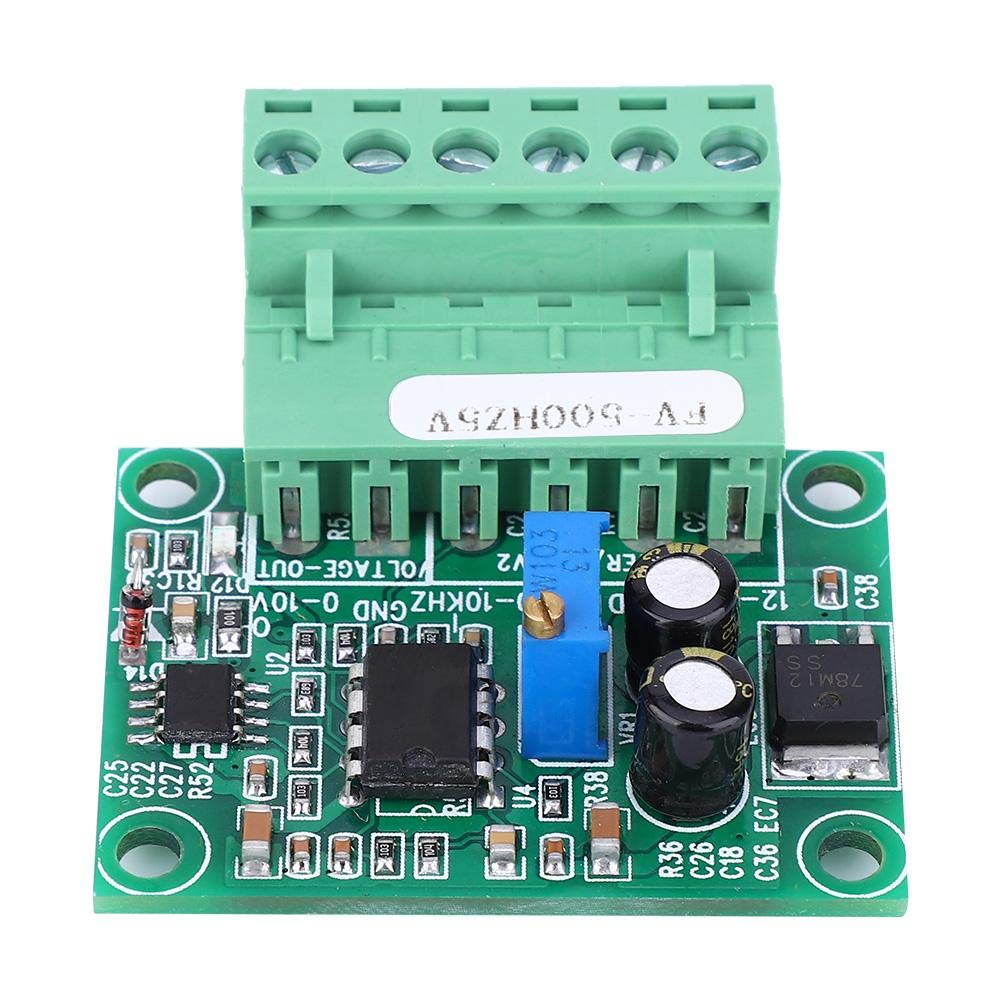

Modulo convertitore, FV-500Hz5V Modulo di conversione 0-500Hz a 0-5V F V Modulo convertitore frequenza-tensione Modulo convertitore digitale-analogico

Marchio: Yanmis
Tensione massima di alimentazione: 30 Volt (CC)
Numero di pin: 6
Numero di canali: 1
UPC: 739879105805

- Converti il ​​segnale di impulso di frequenza 0-500Hz in segnale di tensione analogico di 0-5 V. Il potenziometro multigiro sulla scheda viene utilizzato per calibrare la relazione corrispondente tra frequenza e tensione. L'ingresso del segnale è isolato dal diaframma.Capacità anti-interferenza garantita.Per l'uso con PLC, supporta il tipo NPN.Deve avere filo di terra.
- Può essere utilizzato per convertire l'interfaccia tra PLC e frequenza, oppure la scheda di controllo del movimento e l'interfaccia del convertitore in occasioni di controllo corrispondenti. Se è necessario utilizzare encoder, è necessario ruotare l'encoder a una velocità costante per più di 0,5 secondi. Modulo di conversione di frequenza e tensione, il tempo di risposta è di circa 0,3-0,5 secondi.
- Il livello di impulso in ingresso è 5 V 12 V 24 V può essere immesso direttamente, resistenza di stringa.Tuttavia, la frequenza del segnale di ingresso deve essere mantenuta per più di 0,5 secondi. Se l'ingresso del segnale è il flusso della turbina, ecc., A causa della corrispondenza del segnale, è necessario aggiungere diaframma 817 e una resistenza per far corrispondere il flussimetro alla normale funzione.
- La corrente di uscita è 5MA. La gamma di tensione di alimentazione in ingresso è 12-30VDC.Si raccomanda che la tensione di alimentazione sia 15-24VDC.Quando si utilizza il livello a 12V, l'alimentazione non può essere alimentata a 12VDC.È necessaria 'alimentazione di almeno 15 V CC.Se è necessario utilizzare l'alimentazione a 12V, è possibile anche ordinare 12VDC.Convertitore alimentato.A 24 livelli, l'alimentatore deve essere alimentato a 24VDC
- Modulo di conversione di frequenza e tensione, il tempo di risposta è di circa 0,3-0,5 secondi. Quando si utilizza la corrispondenza, se c'è una deviazione, è possibile regolare il potenziometro blu sulla scheda per regolare.Al momento della spedizione, abbiamo regolato il potenziometro F/V su una certa corrispondenza.In genere non è consigliabile regolarlo .
